研勤工控RTF-2802工控机通过EN50121车载认证。针对轨交用户提供车载M12接口定制选项及板卡方案,打造更安全的列车环境!
动车、高铁、地铁、有轨电车作为出行常用的交通工具之一,安全性与高效性十分重要。在众多的轨道运输应用中,无论是在确保安全的轨道巡检系统应用、提供乘客便利的乘客信息系统或是综合监控系统等,都离不开工控机的身影。
研勤工控作为国内知名专业工控机厂商,针对轨道交通的运行条件,开发了一系列可适应特殊条件的高品质工控机硬件产品,为轨道交通的安全稳定运行提供了有力保障。

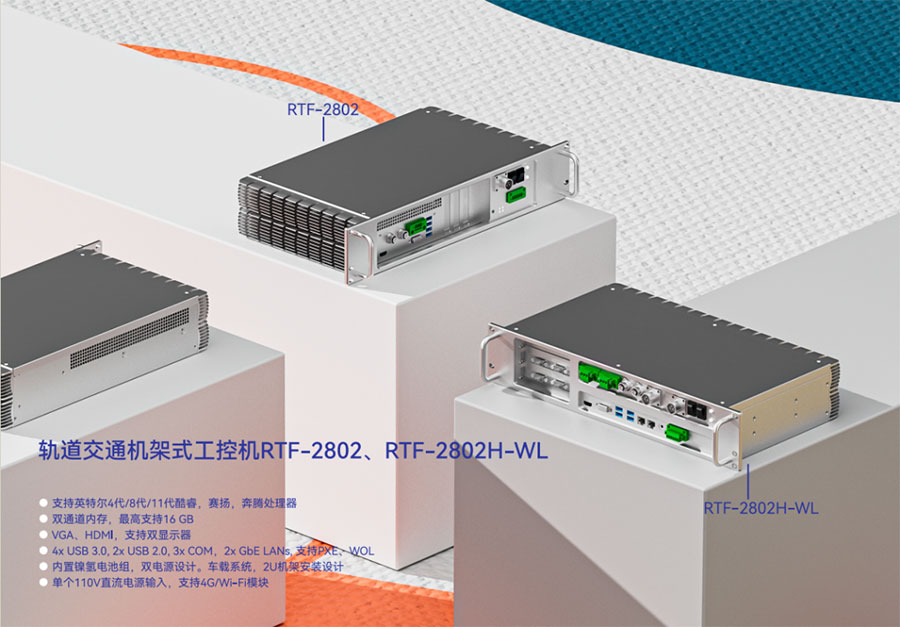

RTF-2802
轨道交通工控机RTF-2802,搭载英特尔4th Haswell LGA1150 (4th Gen Core, Pentium, Celeron)处理器,配置双通道DDR3L内存,最大支持16G。
配置丰富的I/O功能接口,在轨交领域应用当中具备多样性、扩展性、可靠性和灵活性优势,可连接多种设备,能够适应各种复杂的应用需求;其中网口、电源接口采用M12、M16可锁固航插接口,可靠性更高,具有良好的防水、防尘能力和机械强度,在车厢运行环境中实现长时间稳定连接不脱落。
提供1x PCIe x16, 1x PCIe x4, 1x PCI三个拓展口,支持拓展串口卡;网卡;数据采集卡;USB卡;can卡等。

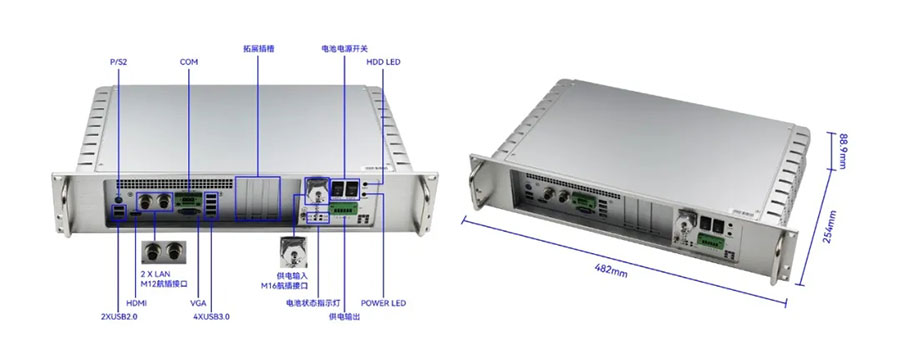

● 1x VGA(支持分辨率2048x1536)
● 1x HDMI(支持分辨率3840×2160)
● 4x USB 3.0, 2x USB 2.0
● 2x LAN(M12航插接口)
● 1x RS-232, Phoenix 3Pin (2-wire, TX/RX)
● 1x PCIe x16, 1x PCIe x4, 1x PCI
● 1x PS/2
● DC 110V输入(M16航插接口)
● 电源开关, 电池开关
● 系统状态指示灯, 电源状态指示灯, 电池状态指示灯
无风扇设计,适应0到60℃宽温,110V直流输入,满足5G 防振,50G抗冲击,过电压、过电流、静电保护等多种强固设计。内置电池,在突发断电情况下,提供临时供电,保障工控机的稳定。
RTF-2802完全符合欧盟轨道交通应用EN50121认证要求;同时满足EN50121的IEC61373的冲击与振动指数,确保了TRF-2802在符合全球动车嵌入式环境中的系统运作的稳定性及可靠度。
应 用 案 例
PIS(乘客信息系统)系统。是在轨道交通中依托多媒体网络技术,以计算机系统为核心,通过设置在站厅、站台、列车客室的媒体设备,让乘客及时准确地了解列车运营信息和公共媒体信息的多媒体综合信息系统。

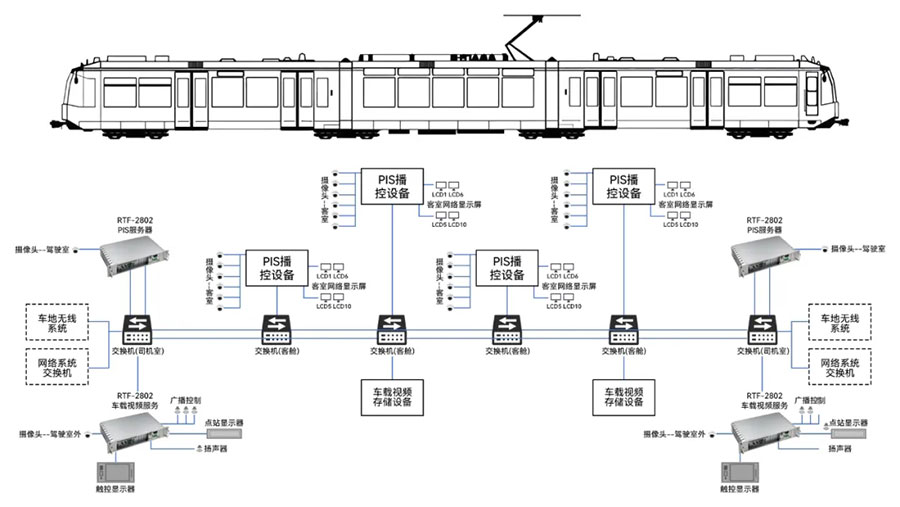

国内某线路地铁采用研勤工控RTF-2802在PIS(乘客信息系统)作为车载PIS服务器、视频监控服务器;每辆列车配置四台,分别安装在车头车尾各两台互为冗余。
01
PIS服务器
RTF-2802作为驾驶室PIS服务器接受控制中心的控制指令并执行,播放本地视频文件内容,并采用组播方式发送给本列车的所有LCD控制器,同时存储本地的配置信息、日志信息、设备状态信息、用户权限信息等。
研勤工控技术优势:
● 抗震性能高,采用航空插头,3D抗震结构设计,极大的提高了产品的抗震性。
● 网络不失真、高即时、高可靠传输性,可实时远程监管播放内容。
● 支持多显与1080P与4K高清视频播放,保障乘客的观看体验。
● 工控机可靠性高,采用低功耗处理器,低功耗组件,无风扇设计,有效降低了因散热部件以及发热造成故障,提高系统运行稳定性。
● 支持外围设备的弹性拓展升级,预留3个PCI-e、PCI拓展插槽,可根据需求灵活扩展。
02
视频监控服务器
RTF-2802作为视频监控服务器实现车辆监控系统CCTV的解码、播放和存储控制。设备实现接收数字视频流,并进行查看、存储、上传、管理等功能,提供90天超长监控留存、15天冗余备份,实时转发摄像头视频流到OCC(中央控制室),实现车载视频监控系统与地面系统无缝连接。
研勤技术优势:
● 具备紧急备用电源,突发断电情况下,提供临时供电,保证设备异常断电不损坏硬盘数据。
● 支持硬盘、电池状态显示,便于维护。
● 耐冲击和振动,适用于恶劣的车内环境;配套减震结构,降低硬盘震动受损风险,延长硬盘使用寿命。
● 无风扇结构设计,坚固耐用,适应0到60℃宽温,支持广泛的工作温度范围。
RTF-2802作为一款高性能的工业级工控机,其应用领域远不止于轨道交通PIS(乘客信息系统)。它的多功能性和可靠性使其成为轨道安全监控预警系统、交通通信系统以及综合监控系统等关键应用的理想选择,为城市交通的便捷与安全保驾护航。
研勤工控作为国内知名行业专用计算机厂商,持续深耕行业,关注用户场景,以场景赋能产品创新,积极推动产品的创新研发,为每一位用户提供满意的产品方案。
